Wysokość warstwy w druku 3D — jakość, czas i cena

Sprawdź, co zmienia wysokość warstwy FDM, jak dobrać 0,07–0,40 mm oraz kiedy cieńsza warstwa poprawia detal, a kiedy tylko wydłuża druk.

Opublikowano Autor: Zespół LogicMesh 3D 4 min czytania Aktualizacja

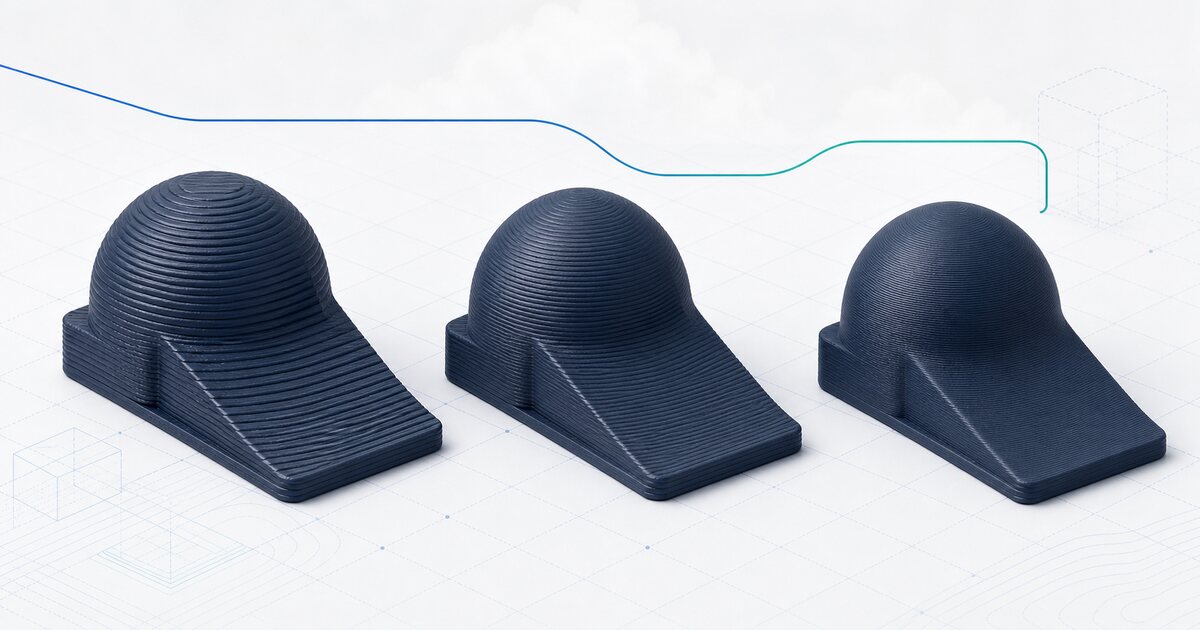

Trzy zakrzywione powierzchnie z grubymi, średnimi i drobnymi warstwami

Wysokość warstwy określa grubość kolejnych poziomych przekrojów modelu. Cieńsza warstwa lepiej odwzorowuje pochylenia i krzywizny w osi Z, ale zwiększa liczbę przejazdów, czas i zwykle cenę. Nie poprawia automatycznie dokładności w każdej osi ani wytrzymałości części.

Co dokładnie oznacza wysokość warstwy?

W technologii FDM model powstaje jako stos warstw. Wartość 0,20 mm oznacza, że slicer dzieli wysokość modelu na poziome przekroje o nominalnej grubości 0,20 mm. Model wysoki na 40 mm wymaga więc w uproszczeniu około 200 warstw. Przy 0,10 mm będzie ich około 400, choć rzeczywisty proces uwzględnia także pierwszą warstwę i ustawienia profilu.

Różnicę najlepiej widać na łukach, kopułach, fazach i pochyłych powierzchniach. Cieńsze przekroje zmniejszają pionowy „schodek”. Na prostej pionowej ścianie albo płaskiej górze zysk może być znacznie mniejszy. Wysokość warstwy dotyczy rozdzielczości osi Z; minimalny detal w płaszczyźnie XY nadal zależy między innymi od średnicy dyszy, szerokości ścieżki, materiału i geometrii.

Jak czytać profile 0,07–0,40 mm w konfiguratorze?

Profil / wysokośćCo zyskujeszKiedy ma sensNajważniejszy kompromis
Prototyp — 0,40 mmNajmniej warstwSzybkie sprawdzenie gabarytu i ogólnej geometriiNajbardziej widoczne stopnie na pochyleniach
Ekonomiczny — 0,35 mmKrótszy proces niż przy profilu standardowymProste części techniczne bez drobnych krzywiznMniej gładkie łuki i pochylenia
Standardowy — 0,20 mmUniwersalny balans wyglądu i czasuWiększość typowych modeli i części użytkowychNie odwzoruje tak subtelnych zmian wysokości jak profile dokładne
Szczegółowy — 0,10 mmDrobniejsze stopnie w osi ZMałe detale, łagodne krzywizny i modele prezentacyjneWyraźnie więcej warstw
Bardzo szczegółowy — 0,07 mmNajdrobniejszy podział osi Z w ofercieSzczególny detal, którego nie oddaje 0,10 mmNajdłuższy proces; nie każdy model pokaże widoczną korzyść
Wytrzymały — 0,30 / 0,20 / 0,15 mmWybór poziomu szczegółowości w ramach profilu funkcjonalnegoGdy funkcja części jest ważna, ale wygląd pochyłości także ma znaczenieWariant obejmuje właściwą dyszę i pełny profil, nie tylko jedną liczbę

Wysokość jest częścią zweryfikowanego profilu drukarki. W profilach Prototyp, Ekonomiczny, Standardowy, Szczegółowy i Bardzo szczegółowy pokazujemy ją informacyjnie. W profilu Wytrzymałym można wybrać 0,30, 0,20 lub 0,15 mm. Każda zmiana uruchamia nowy slicing, więc wycena odpowiada całej końcowej konfiguracji.

Kiedy wybrać cieńszą warstwę?

  • na widocznej powierzchni są łuki, kopuły, fazy albo łagodne pochylenia,
  • drobny uskok, napis wypukły lub rowek zmienia się głównie w osi pionowej,
  • część jest prezentacyjna, a wydłużenie procesu jest akceptowalne,
  • porównanie 0,20 i 0,10 mm pokazuje widoczną różnicę w ważnej strefie modelu.

Warto zaczynać od profilu odpowiadającego celowi części. Zejście poniżej 0,10 mm powinno rozwiązywać konkretny problem detalu, a nie wynikać wyłącznie z założenia, że najniższa liczba zawsze oznacza najlepszy wydruk.

Kiedy grubsza warstwa jest rozsądniejsza?

  • prototyp ma potwierdzić gabaryt, rozstaw otworów lub kolizję z inną częścią,
  • model ma duże proste powierzchnie, bez istotnych krzywizn,
  • wydruk służy do szybkiej iteracji konstrukcji,
  • powierzchnia będzie ukryta albo później obrabiana,
  • termin i koszt mają większe znaczenie niż drobne stopnie na pochyleniu.

Wpływ na czas, materiał i cenę

Zmniejszenie wysokości warstwy zwiększa liczbę warstw, więc głowica wykonuje więcej obrysów i przejazdów. Czas nie musi rosnąć dokładnie odwrotnie proporcjonalnie do wysokości, ponieważ wpływ mają również szerokość ścieżki, dysza, chłodzenie, prędkości, liczba pełnych warstw i geometria. Ilość materiału może pozostać podobna, a mimo to koszt wzrośnie przez dłuższą pracę urządzenia.

Dlatego nie szacujemy różnicy z samej etykiety profilu. Slicing konkretnego modelu pokaże rzeczywisty czas i zużycie. Szczegółowo opisujemy to w poradniku jak działa wycena druku 3D.

Czego cieńsza warstwa nie naprawi?

  • nie poprawi błędnej lub nieszczelnej siatki modelu,
  • nie doda luzu pomiędzy pasowanymi elementami,
  • nie usunie śladów podpór ani problemu złej orientacji,
  • nie zwiększy automatycznie wytrzymałości w każdym kierunku,
  • nie zmniejszy detalu XY poniżej ograniczeń dyszy i procesu.

Jeżeli problemem są otwory i montaż, sprawdź tolerancje FDM. Dla spodniej powierzchni ważniejsze mogą być orientacja i podpory. Grubość zamkniętej góry i dna zależy natomiast również od liczby pełnych warstw.

Przykład: ten sam łuk w trzech wariantach

Dla obudowy z widoczną kopułą wariant 0,30 mm może pozostawić wyraźne stopnie. 0,20 mm będzie rozsądnym punktem odniesienia, a 0,15 lub 0,10 mm może je zmniejszyć. Jeżeli ten sam model jest prostym uchwytem ukrytym wewnątrz urządzenia, cieńsza warstwa może nie zmienić kryterium odbioru, za to zwiększyć czas. Obraz wyróżniający poradnika pokazuje dokładnie tę różnicę na identycznych kształtach.

Jak wybrać bez zgadywania?

  1. Wskaż powierzchnie, które będą widoczne lub mierzone.
  2. Sprawdź, czy istotny detal zmienia się w osi Z, czy w XY.
  3. Wybierz profil odpowiadający funkcji modelu, zaczynając od wartości domyślnej.
  4. Porównaj czas i cenę wariantów w konfiguratorze.
  5. Wybierz cieńszą warstwę tylko wtedy, gdy poprawia konkretne kryterium odbioru.

Źródła i ograniczenia

Zalecenia porównaliśmy z dokumentacją Prusa Research: Warstwy i obrysy. Producent wskazuje wpływ wysokości warstwy na rozdzielczość pionową i czas oraz zaleca zachowanie jej poniżej 80% średnicy dyszy. Nasz konfigurator pokazuje wyłącznie zweryfikowane połączenia profilu, dyszy i wysokości, dlatego nie udostępnia dowolnych wartości poza listą.

Poradnik opisuje zależności procesu, a nie gwarantowany efekt dla każdego modelu. Ostateczny wygląd zależy także od materiału, geometrii, orientacji i kalibracji.
