Podpory i orientacja modelu — wpływ na jakość i cenę

Sprawdź, jak ułożenie modelu i podpory wpływają na powierzchnię, wytrzymałość, czas oraz koszt druku 3D FDM.

Opublikowano Autor: Zespół LogicMesh 3D 2 min czytania Aktualizacja

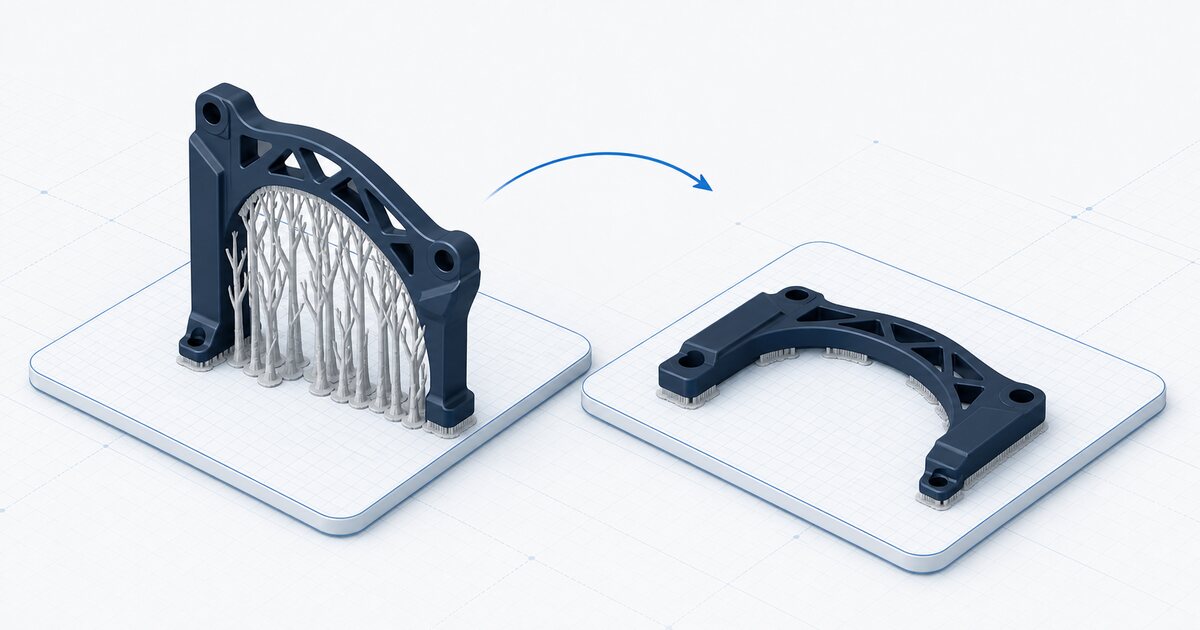

Ten sam wspornik w dwóch orientacjach, z rozbudowanymi i ograniczonymi podporami

Ten sam model można ułożyć na stole na kilka sposobów, a każdy wariant może dać inną powierzchnię, kierunek warstw, ilość podpór i czas druku. Dobra orientacja jest kompromisem wynikającym z funkcji części — nie zawsze pozycją zużywającą najmniej materiału.

Po co są podpory?

FDM buduje kolejną warstwę na poprzedniej. Gdy fragment geometrii wychodzi zbyt daleko poza istniejący materiał, slicer może utworzyć strukturę podporową. Po druku jest ona usuwana i nie stanowi części docelowego modelu.

Podpory zużywają filament, wydłużają pracę i wymagają dostępu podczas usuwania. Powierzchnia, która styka się z podporą, zwykle wygląda inaczej niż swobodnie drukowana ściana.

Orientacja zmienia cztery ważne rzeczy

  1. Wygląd powierzchni. Płaszczyzna na stole, ściana pionowa i spód nad podporą mają odmienne wykończenie.
  2. Kierunek wytrzymałości. Część może łatwiej rozdzielić się między warstwami niż w ich płaszczyźnie.
  3. Dokładność cech. Otwory, krzywizny i cienkie elementy reagują na kierunek budowy.
  4. Czas oraz koszt. Wysokość modelu i ilość podpór wpływają na przebieg slicingu.

Jak wskazać ważną powierzchnię?

Jeśli jedna strona obudowy będzie widoczna, a inna ma przylegać do urządzenia, opisz to w zleceniu. Podobnie postąp z otworami montażowymi i powierzchniami przenoszącymi siłę. Bez znajomości zastosowania optymalizacja może faworyzować czas, choć dla użytkownika ważniejsza jest estetyka albo kierunek obciążenia.

Jak ograniczać podpory już w projekcie?

  • zastępuj niepotrzebne poziome nawisy fazą lub łagodnym przejściem,
  • projektuj otwory i kanały z uwzględnieniem kierunku druku,
  • dziel złożony model wtedy, gdy fragmenty zyskają sensowną orientację,
  • unikaj zamkniętych przestrzeni, z których nie da się usunąć podpór,
  • nie pogarszaj funkcji wyłącznie po to, aby wyeliminować każdą podporę.

Podział dużej części opisujemy szerzej w poradniku o maksymalnym rozmiarze druku 3D.

Dlaczego system może skierować model do sprawdzenia?

Niektóre modele mają kilka konkurencyjnych orientacji. Jedna oszczędza materiał, druga chroni powierzchnię, a trzecia lepiej odpowiada obciążeniu. Jeśli automatyczna analiza nie może wiarygodnie rozstrzygnąć takiego przypadku, ręczna ocena jest bezpieczniejsza niż natychmiastowa płatność.

Co sprawdzić przed wysłaniem?

  • Która powierzchnia ma wyglądać najlepiej?
  • W jakim kierunku część będzie obciążana?
  • Które wymiary i otwory są krytyczne?
  • Czy podporę będzie można fizycznie usunąć?
  • Czy świadomy podział uprości druk i montaż?
