Liczba obrysów i grubość ścian w druku 3D

Liczba obrysów określa, ile równoległych ścieżek filamentu slicer prowadzi wzdłuż ścian modelu. Więcej obrysów tworzy grubszą powłokę i może wzmocnić część, ale nie zastąpi poprawnej geometrii, właściwej orientacji ani testu funkcjonalnego.

Czym jest obrys w druku FDM?

Każda warstwa modelu ma zewnętrzne i wewnętrzne krawędzie. Slicer prowadzi wzdłuż nich zamknięte ścieżki nazywane obrysami lub perimetrami. To one budują powierzchnię części, pionowe ścianki, obwody otworów oraz granicę pomiędzy wypełnieniem a otoczeniem.

Ustawienie „Liczba obrysów” określa ich minimalną liczbę. Nie jest tym samym co grubość ściany zaprojektowana w CAD. Jeśli geometria jest zbyt wąska, slicer może nie zmieścić wszystkich ścieżek albo wypełnić dostępną przestrzeń inaczej, niż sugeruje proste mnożenie.

Liczba obrysów a rzeczywista grubość ściany

Rzeczywista grubość drukowanej powłoki zależy od szerokości ekstrudowanej ścieżki, średnicy dyszy, sposobu nakładania sąsiednich linii oraz geometrii modelu. Dlatego dwa obrysy z dyszy 0,4 mm nie muszą oznaczać ściany o grubości dokładnie 0,8 mm. PrusaSlicer celowo częściowo nakłada sąsiednie ścieżki, aby je połączyć i nie pozostawić szczelin.

W konfiguratorze wariant profilu wiąże ustawienia z właściwą dyszą. Po zmianie liczby obrysów model jest ponownie dzielony na warstwy, więc ostateczny układ ścieżek widać dopiero po slicingu. Projektując cienką ściankę, warto najpierw przeczytać poradnik o projektowaniu części pod FDM.

Na co wpływa zwiększenie liczby obrysów?

• Grubość powłoki: więcej materiału trafia w zewnętrzne ściany i wokół otworów.
• Wytrzymałość i sztywność: w wielu częściach obciążonych zginaniem dodatkowe obrysy wykorzystują materiał skuteczniej niż bardzo gęste wypełnienie.
• Masa i zużycie filamentu: każda kolejna ścieżka powtarza się na wielu warstwach.
• Czas oraz cena: drukarka wykonuje więcej ciągłych przejazdów, a wycena uwzględnia wynik ponownego slicingu.
• Przestrzeń na wypełnienie: w wąskim przekroju grubsza powłoka może pozostawić mniej miejsca na strukturę wewnętrzną albo wypełnić przekrój prawie w całości.

Dokumentacja Prusa wskazuje, że liczba obrysów ma zwykle większy wpływ na ogólną wytrzymałość modelu niż sama gęstość wypełnienia. Nie oznacza to jednak, że maksymalna liczba będzie najlepsza dla każdej geometrii i każdego kierunku siły.

Czego większa liczba obrysów nie naprawi?

• nie zmieni niekorzystnego kierunku warstw ani słabszego połączenia pomiędzy nimi,
• nie doda materiału tam, gdzie model CAD ma przerwę, zbyt cienką cechę lub ostry karb,
• nie skompensuje automatycznie źle zaprojektowanego luzu i pasowania,
• nie poprawi odporności cieplnej niewłaściwie dobranego tworzywa,
• nie zagwarantuje szczelności ani bezpiecznej nośności części.

Jeżeli obciążenie próbuje rozdzielić kolejne warstwy, ważniejsza może być orientacja modelu. Przy otworach, zatrzaskach i częściach współpracujących trzeba dodatkowo uwzględnić tolerancje FDM.

Jak podejść do zakresu od 2 do 8 obrysów?

Konfigurator udostępnia wartości od 2 do 8. Każdy profil ma własną wartość domyślną dobraną razem z wysokością warstwy, dyszą i pozostałymi ustawieniami. Najbezpieczniejszym punktem wyjścia jest pozostawienie opcji oznaczonej jako domyślna.

Te wskazówki nie są tabelą nośności. Część ściskana, zginany wspornik, cienka obudowa i element skręcany śrubą wymagają innej oceny. W zastosowaniu funkcjonalnym warto zmieniać jeden parametr naraz i porównać prototypy.

Przykład: wspornik z otworem montażowym

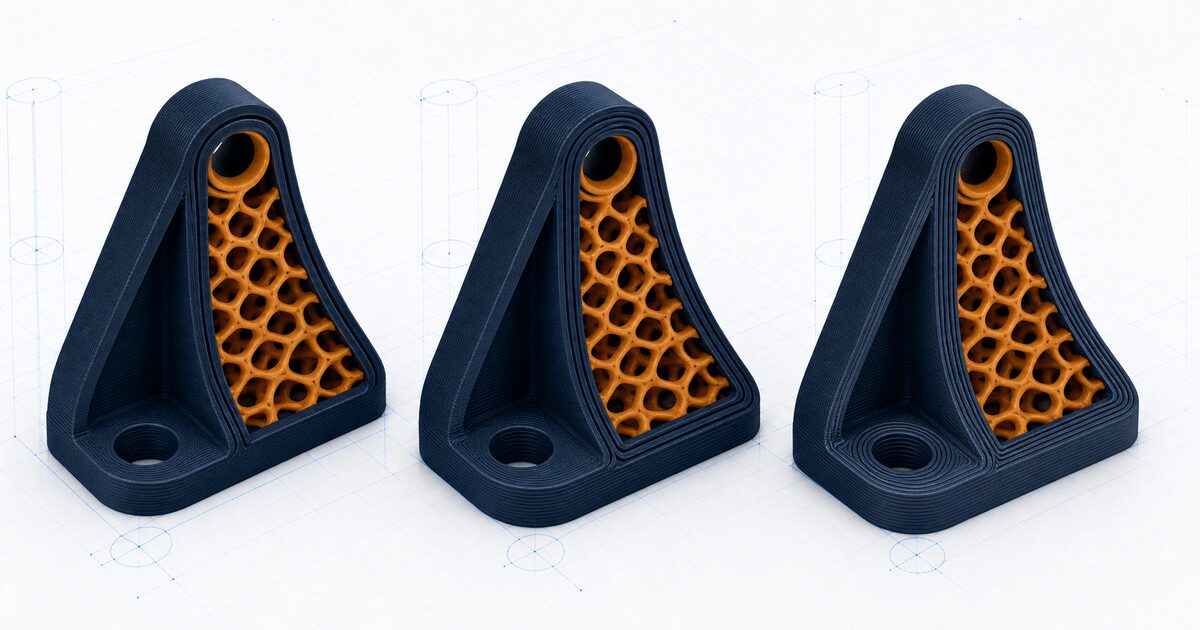

Wyobraź sobie wspornik z otworem, który jest zginany podczas pracy. Przy dwóch obrysach większa część jego przekroju może składać się z rzadkiego wypełnienia. Zwiększenie do czterech obrysów dodaje ciągłe ścieżki wzdłuż zewnętrznych powierzchni oraz obwodu otworu. Może to być korzystniejsze niż podniesienie samego wypełnienia z 20% do znacznie wyższej wartości.

Jeżeli jednak wspornik pęka pomiędzy warstwami, kolejne obrysy nie muszą usunąć przyczyny. Trzeba wtedy przeanalizować kierunek druku, promień przy podstawie, grubość przekroju, materiał i rzeczywisty przebieg siły. Dopiero fizyczny test rozstrzyga, czy zmiana spełnia kryterium odbioru.

Wpływ na czas i cenę wydruku

Nie da się przypisać jednej dopłaty do każdego dodatkowego obrysu. W wysokim, cienkościennym modelu zmiana powtarza się na setkach lub tysiącach warstw. W niskiej, masywnej części względny wpływ może być inny. Dodatkowe obrysy mogą też zastąpić część wypełnienia w wąskich miejscach.

Konfigurator po każdej zmianie wykonuje nowy slicing i oblicza rzeczywisty czas oraz ilość materiału dla końcowej konfiguracji. Więcej o tej metodzie przeczytasz w poradniku jak działa wycena z rzeczywistego slicingu.

Jak wybrać liczbę obrysów krok po kroku?

1. Pozostaw domyślną wartość profilu, jeśli nie masz określonego powodu do zmiany.
2. Zaznacz powierzchnie i otwory, które przenoszą obciążenie.
3. Sprawdź, czy problem dotyczy ściany, czy połączenia pomiędzy warstwami.
4. Zwiększ liczbę obrysów stopniowo zamiast od razu wybierać maksimum.
5. Porównaj wynik slicingu, cenę i termin.
6. Wydrukuj prototyp i przetestuj go w rzeczywistym kierunku oraz zakresie obciążenia.

Najczęstsze pytania

Czy 8 obrysów zawsze daje najmocniejszą część?

Nie. Dodaje materiał do powłoki, ale o uszkodzeniu mogą decydować orientacja, karb, zbyt mały przekrój, materiał albo temperatura pracy. Maksimum zwiększa także czas i cenę.

Czy liczba obrysów określa grubość ściany w modelu?

Nie. Grubość ściany jest cechą geometrii CAD, a liczba obrysów ustawieniem sposobu jej wypełnienia ścieżkami. Szerokość i nakładanie linii zależą od profilu.

Co zwiększyć najpierw: obrysy czy wypełnienie?

Dla wielu części funkcjonalnych dodatkowe obrysy są skuteczniejszym pierwszym krokiem, natomiast wypełnienie jest ważne m.in. dla podparcia góry i odporności na ściskanie. Decyzja powinna wynikać z rodzaju obciążenia.
