Warstwy górne i dolne w druku 3D FDM
Dowiedz się, jak liczba pełnych warstw górnych i dolnych wpływa na powierzchnię, grubość powłoki, czas i cenę wydruku 3D.

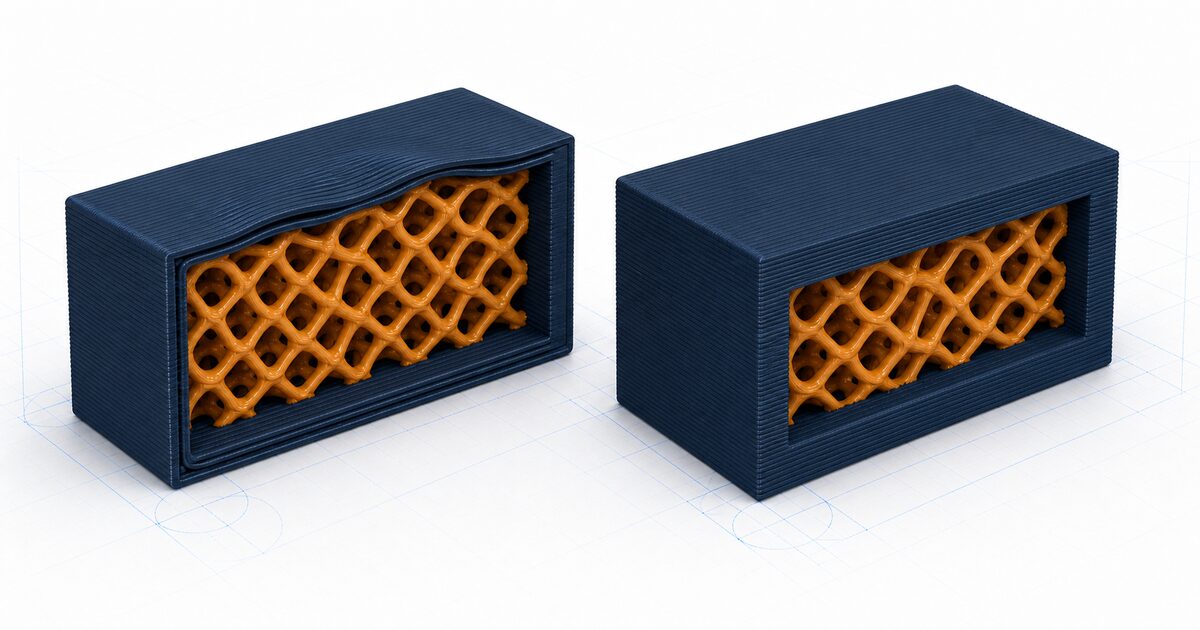

Warstwy górne i dolne tworzą pełne, poziome powłoki zamykające model nad i pod wypełnieniem. Sama liczba nie mówi jeszcze, jak gruba będzie powłoka — trzeba ją rozpatrywać razem z wysokością warstwy, geometrią oraz gęstością wnętrza.
Czym różnią się pełne warstwy od wypełnienia?
Wypełnienie wewnątrz części jest zwykle rzadką strukturą. Górne i dolne powierzchnie muszą natomiast zostać zamknięte zwartymi ścieżkami filamentu. Slicer tworzy więc kolejne pełne warstwy, aż osiągnie liczbę albo minimalną grubość wynikającą z profilu.
W podstawowym przybliżeniu ich łączna grubość to liczba pełnych warstw × wysokość jednej warstwy. Pięć warstw po 0,20 mm daje około 1,00 mm powłoki, a pięć warstw po 0,10 mm — około 0,50 mm. Z tego powodu tej samej liczby nie należy porównywać bez uwzględnienia profilu.
Warstwy górne — za co odpowiadają?
Pierwsza pełna warstwa nad rzadkim wypełnieniem musi połączyć jego sąsiednie linie jak most. Może się między nimi lekko uginać, dlatego kolejne warstwy zakrywają nierówności i budują zwartą górną powłokę. Im większe odstępy w strukturze wewnętrznej i większa płaska powierzchnia, tym trudniejsze jest jej zamknięcie.
- większa liczba warstw górnych zwiększa grubość pełnej powłoki,
- pomaga zakryć ślady wypełnienia i drobne zapadnięcia pierwszych linii,
- zwiększa ilość materiału oraz czas drukowania poziomych powierzchni,
- może poprawić rezultat przy rzadkim wypełnieniu, ale nie zastępuje właściwego podparcia dużych rozpiętości.
Prusa zaleca co najmniej trzy warstwy górne. To wartość minimalna, a nie uniwersalny cel. Przy niskiej wysokości warstwy potrzeba ich więcej, aby uzyskać taką samą fizyczną grubość powłoki.
Warstwy dolne — za co odpowiadają?
Warstwy dolne tworzą pełną powłokę od strony stołu roboczego oraz dna poziomych fragmentów modelu. W typowej części pierwsza z nich jest podparta powierzchnią stołu, więc nie musi mostować nad rzadkim wypełnieniem tak jak warstwa górna.
- ich liczba określa grubość zwartego dna,
- wpływa na ilość materiału w dolnej strefie części,
- może mieć znaczenie dla sztywności płaskiej podstawy,
- nie zmienia jakości kalibracji ani przylegania pierwszej warstwy.
Więcej dolnych warstw nie usunie podwiniętych narożników, „stopy słonia”, zabrudzonego stołu ani złej orientacji modelu. Te problemy powstają wcześniej i wymagają innej korekty.
Dlaczego liczba musi być powiązana z wysokością warstwy?
Oficjalna dokumentacja Prusa pokazuje prosty przykład: trzy pełne warstwy drukowane po 0,30 mm dają około 0,90 mm grubości, a przy wysokości 0,10 mm potrzeba dziewięciu warstw, aby uzyskać tę samą wartość. Samo ustawienie „9” nie musi więc oznaczać grubszej powłoki niż „3”.
W konfiguratorze wysokość jest związana z wariantem profilu. Jeśli wybierzesz inny wariant, jego wartości domyślne warstw pełnych również uwzględniają zmianę. Więcej o pionowej rozdzielczości przeczytasz w poradniku wysokość warstwy a jakość, czas i cena.
Jak podejść do zakresu od 3 do 10 warstw?
Dla warstw górnych i dolnych konfigurator udostępnia wartości od 3 do 10. Profile produkcyjne mają różne ustawienia domyślne, ponieważ używają różnych wysokości warstwy i dysz. Nie należy automatycznie ustawiać tej samej liczby dla każdego wariantu.
| Zakres | Znaczenie | Zalecenie |
|---|---|---|
| 3–4 | Cienka powłoka, której rezultat silnie zależy od wysokości warstwy i geometrii. | Nie obniżaj wartości profilu bez sprawdzenia grubości oraz podglądu slicera. |
| 5–7 | Więcej kolejnych pełnych przejść i większa rezerwa przy zamykaniu powierzchni. | Typowy zakres wartości domyślnych; pozostaw go, jeśli nie masz konkretnego kryterium zmiany. |
| 8–10 | Duża liczba cienkich warstw albo świadomie pogrubiona powłoka. | Rozważ przy niskiej wysokości warstwy lub wymagającej dużej górnej powierzchni, po porównaniu czasu i ceny. |
O wyniku decyduje fizyczna grubość, a nie to, czy liczba wygląda na wysoką. Najpierw pozostaw wartość profilu. Nadpisuj ją, gdy potrafisz wskazać problem: widoczne wypełnienie pod górą, zbyt cienkie dno albo konkretne obciążenie powłoki.
Zależności z innymi ustawieniami
- Wysokość warstwy: określa grubość każdego poziomu, więc zmienia łączną grubość przy tej samej liczbie.
- Procent wypełnienia: rzadsza struktura tworzy większe odcinki do zmostkowania przez pierwszą warstwę górną.
- Rodzaj wypełnienia: wzory różnią się rozmieszczeniem punktów podparcia górnej powierzchni.
- Geometria: niewielka kopuła zamykająca się stopniowo zachowuje się inaczej niż rozległa pozioma pokrywa.
- Chłodzenie i materiał: wpływają na zachowanie linii drukowanych nad pustą przestrzenią.
Jeśli celem jest lepsza górna powierzchnia, zwiększenie warstw pełnych może pomóc, lecz czasem skuteczniejsza będzie zmiana gęstości lub wzoru wnętrza. Porównaj poradniki o procencie wypełnienia i rodzajach wypełnienia.
Czego dodatkowe warstwy nie naprawią?
- otwartej, uszkodzonej lub zbyt cienkiej geometrii modelu,
- niewłaściwego przylegania pierwszej warstwy do stołu,
- dużego zwisu wymagającego podpór albo innej orientacji,
- słabego kierunku warstw względem obciążenia,
- niewłaściwego materiału lub przekroczonej temperatury pracy,
- wymagania szczelności bez przeprowadzenia osobnego testu.
Przykład: ta sama grubość przy dwóch profilach
Model ma płaską górę, dla której założono około 0,90 mm pełnej powłoki. Przy warstwie 0,30 mm wystarczą trzy warstwy. Po przejściu na 0,10 mm pozostawienie liczby „3” da tylko około 0,30 mm, dlatego do zachowania wcześniejszej grubości potrzeba dziewięciu.
Przykład nie oznacza, że 0,90 mm jest właściwe dla każdej części. Pokazuje, dlaczego nie wolno kopiować samej liczby pomiędzy profilami. Produkcyjna wartość domyślna uwzględnia te zależności i pozostaje najlepszym punktem startowym.
Wpływ na czas i cenę
Każda dodatkowa pełna warstwa zapełnia wszystkie poziome obszary występujące na danej wysokości. W modelu z rozległą pokrywą może to oznaczać dużo nowych ścieżek, natomiast w części zakończonej niewielkim szczytem różnica będzie mniejsza. Wpływ nie jest więc stałą dopłatą za jedną warstwę.
Po zmianie konfigurator ponownie wykonuje slicing. Cena uwzględnia wynikowy czas pracy oraz ilość filamentu, dlatego można porównać warianty przed złożeniem zamówienia.
Najczęstsze pytania
Czy górnych i dolnych warstw powinno być tyle samo?
Nie ma takiej zasady. Góra mostuje nad wypełnieniem, a dół zwykle zaczyna się na stole. Profil może więc świadomie używać innych wartości.
Czy 10 warstw zawsze da lepszą powierzchnię niż 5?
Nie. Trzeba uwzględnić wysokość warstwy, podparcie przez wypełnienie, rozmiar powierzchni i materiał. Po osiągnięciu zwartej powłoki kolejne warstwy mogą głównie zwiększać czas i masę.
Czy więcej warstw gwarantuje wodoszczelność?
Nie. Szczelność zależy również od obrysów, łączenia ścieżek, szwu, materiału, temperatury i geometrii. Musi zostać potwierdzona osobnym testem.
