Wypełnienie i liczba ścian a wytrzymałość wydruku

Zobacz, jak współpracują obrysy, pełne warstwy, procent i wzór wypełnienia oraz które ustawienie zmienić dla konkretnego celu części FDM.

Opublikowano Autor: Zespół LogicMesh 3D 4 min czytania Aktualizacja

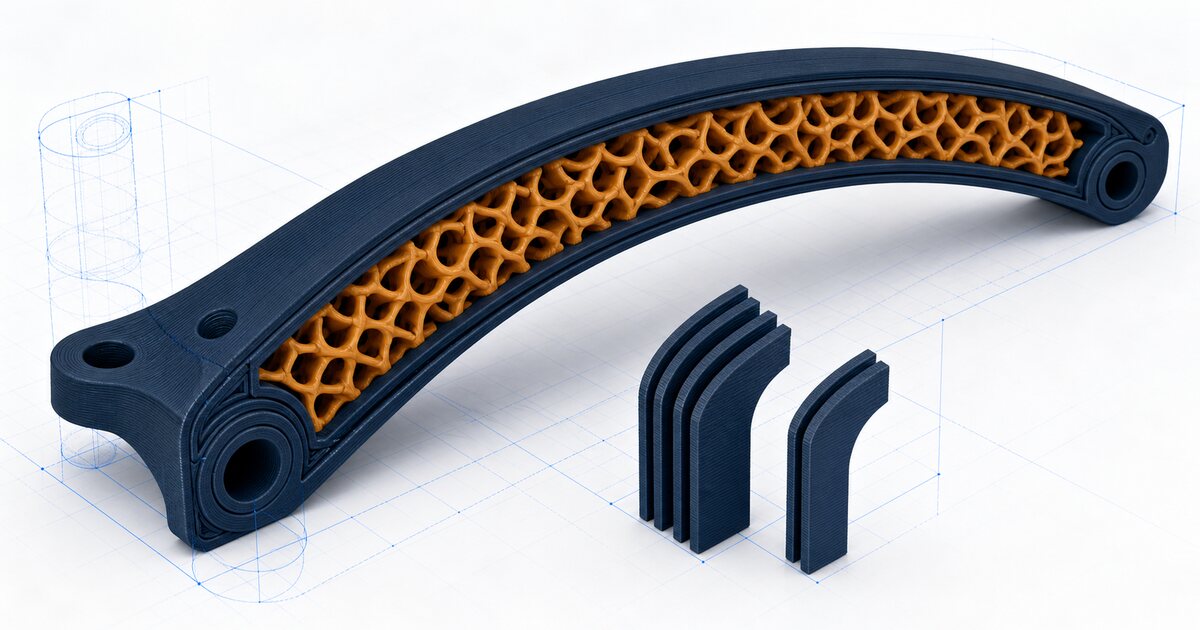

Przekrój części FDM odsłaniający zewnętrzne ściany i wewnętrzne wypełnienie

Więcej wypełnienia nie zawsze oznacza proporcjonalnie mocniejszą część. Powłokę wydruku tworzą obrysy oraz pełne warstwy górne i dolne, a wnętrze — struktura o określonej gęstości i wzorze. Każdy parametr odpowiada za inny element i powinien wynikać z funkcji modelu.

Cztery ustawienia, cztery różne zadania

ParametrZa co przede wszystkim odpowiadaCo zwykle rośnie wraz z wartością
Liczba obrysówGrubość zewnętrznych ścian, otworów i powłoki bocznejIlość materiału w powłoce, czas i często odporność części
Warstwy górne i dolneGrubość pełnego dachu i dnaZamknięcie powierzchni, materiał i czas
Procent wypełnieniaGęstość wewnętrznej struktury i podparcie góryMasa, zużycie, czas, sztywność i odporność na ściskanie
Rodzaj wypełnieniaUkład ścieżek i sposób pracy wnętrzaNie wartość, lecz charakter podparcia, czas i kierunki sztywności

Parametry oddziałują na siebie. Przykładowo rzadsze wypełnienie może wymagać grubszej warstwy górnej, a część z dużymi obciążeniami przy powierzchni może skorzystać bardziej z dodatkowych obrysów niż z wypełnienia całej objętości.

Liczba obrysów: ściany części

Obrysy tworzą ściany zewnętrzne, ścianki otworów i krawędzie każdej warstwy. Większa liczba zwykle zwiększa ilość materiału w powłoce, ale rzeczywista grubość nie jest prostym iloczynem liczby ścieżek i średnicy dyszy. Zależy także od szerokości ekstruzji oraz nakładania się sąsiednich ścieżek.

Zakres 2–8 obrysów, zależności konstrukcyjne i przykłady opisuje osobny poradnik ile obrysów ścian ustawić w druku 3D.

Warstwy górne: zamknięcie powierzchni nad wypełnieniem

Pierwsze pełne ścieżki nad wypełnieniem pracują częściowo jak most. Duża rozpiętość i rzadka struktura wewnętrzna zwiększają ryzyko prześwitów albo zapadania. Liczbę trzeba rozpatrywać razem z wysokością warstwy, ponieważ 5 warstw po 0,10 mm tworzy cieńszą powłokę niż 5 warstw po 0,30 mm.

Dokładne zalecenia dla konfiguratora znajdziesz w sekcji jak dobrać warstwy górne.

Warstwy dolne: pełne dno modelu

Warstwy dolne budują pełną powłokę od strony stołu lub najniższej powierzchni danej części modelu. Ich większa liczba pogrubia dno, ale nie naprawi niewłaściwego przylegania pierwszej warstwy, złej orientacji ani błędnej geometrii.

Przeliczanie liczby na grubość i zakres 3–10 opisujemy w sekcji jak dobrać warstwy dolne.

Procent wypełnienia: gęstość wnętrza

Procent opisuje zagęszczenie rzadkiej struktury wewnętrznej, a nie dokładny udział materiału w masie całego modelu. Wpływa na podparcie warstw górnych, masę, czas, sztywność i odporność na wybrane obciążenia. Maksymalna wartość nie usuwa karbów, nie zmienia kierunku warstw i nie zastępuje właściwego przekroju.

Różnice pomiędzy 10, 15, 20, 30 i większymi wartościami wyjaśnia poradnik jaki procent wypełnienia wybrać.

Rodzaj wypełnienia: układ ścieżek

Gyroidalne, sześcienne, siatka, prostoliniowe i plaster miodu różnią się przebiegiem ścieżek, skrzyżowaniami, czasem druku oraz sposobem podpierania górnej powierzchni. Sam wzór nie ma jednego „najmocniejszego” wyniku dla każdej geometrii i kierunku siły.

Porównanie wszystkich pięciu opcji konfiguratora znajduje się w poradniku rodzaje wypełnienia FDM.

Jak zmieniać ustawienia zaawansowane?

  1. Zacznij od wartości domyślnych profilu — są punktem odniesienia, nie przypadkowym minimum.
  2. Określ konkretny problem: cienka ściana, słaba góra, małe podparcie wnętrza czy kierunek obciążenia.
  3. Zmień parametr odpowiadający temu problemowi, zamiast maksymalizować wszystkie pola.
  4. Po zmianie odczytaj nową cenę i czas po slicingu.
  5. Dla części funkcjonalnej sprawdź prototyp w rzeczywistych warunkach.

W konfiguratorze można nadpisać liczbę obrysów, warstw górnych i dolnych, procent oraz rodzaj wypełnienia. Pozostałe pola nadal pochodzą ze sprawdzonego profilu. Dzięki temu wycena uwzględnia rzeczywisty czas i materiał całej konfiguracji.

Najpierw geometria i orientacja, potem większe liczby

Łagodne promienie, żebra, właściwy przekrój i unikanie ostrych zmian grubości często dają większą korzyść niż przypadkowe dokładanie materiału. Jeśli obciążenie rozrywa część pomiędzy warstwami, kluczowa może być orientacja modelu. Przy przygotowaniu części od podstaw warto uwzględnić zasady projektowania pod FDM.

Źródła i bezpieczeństwo

Opis ustawień porównaliśmy z dokumentacją Prusa Research: Warstwy i obrysy, Wypełnienie oraz Wzory wypełnienia.

Poradnik nie zastępuje obliczeń konstrukcyjnych. Wydruk FDM jest anizotropowy, a rezultat zależy od modelu i procesu. Nie realizujemy części medycznych ani krytycznych dla bezpieczeństwa. Dla pozostałych zastosowań funkcjonalnych konfigurację trzeba potwierdzić testem odpowiadającym realnym warunkom.
