Jak projektować części do druku 3D FDM?

Model, który wygląda poprawnie w CAD, nie zawsze jest dobry do druku FDM. Część powstaje warstwa po warstwie, więc projekt powinien uwzględniać fizyczną szerokość ścieżki, orientację, podpory i kierunek obciążenia. Wczesne decyzje konstrukcyjne wpływają jednocześnie na jakość, czas oraz cenę.

Zacznij od funkcji i warunków pracy

Zanim narysujesz geometrię, odpowiedz na kilka pytań: co część ma utrzymać, jak będzie zamontowana, gdzie wystąpi siła, jaka temperatura i wilgoć są spodziewane oraz co się stanie po uszkodzeniu. Te informacje pomagają dobrać materiał, przekroje i kierunek warstw.

Elementy medyczne i krytyczne dla bezpieczeństwa nie są realizowane. W pozostałych zastosowaniach model także wymaga walidacji odpowiadającej realnym warunkom.

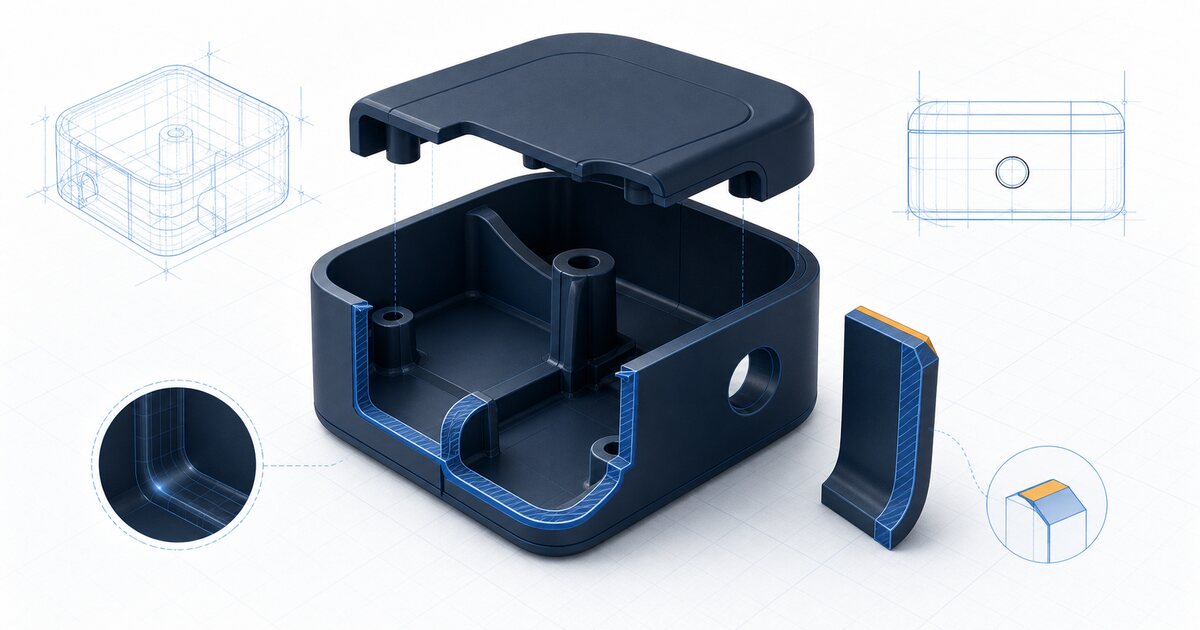

Ścianka musi mieć fizyczną grubość

Powierzchnia bez objętości nie jest gotową ścianką. Bardzo cienki fragment może zostać pominięty przez slicer albo powstać niestabilnie. Projektuj grubości jako świadomy element konstrukcji i sprawdzaj podgląd warstw, zamiast polegać tylko na widoku bryły.

Gwałtowna zmiana grubości może skupiać naprężenia. Żebra i łagodne przejścia często zwiększają sztywność skuteczniej niż masywna bryła.

Nawisy, mosty i podpory

Fragment wystający poza poprzednią warstwę może wymagać podpory. Podpory zwiększają czas i zużycie materiału, a po ich usunięciu powierzchnia zwykle wygląda inaczej. W wielu miejscach prosty skos, faza albo zmiana kierunku otworu pozwala ograniczyć struktury pomocnicze.

Nie optymalizuj podpór w oderwaniu od funkcji. Zmiana geometrii ma sens tylko wtedy, gdy część nadal spełnia wymagania. Więcej znajdziesz w poradniku o orientacji i podporach.

Otwory i pasowania potrzebują luzu

Otwór o nominalnej średnicy równej wałkowi nie jest bezpieczną definicją montażu. Luz powinien zależeć od oczekiwanego ruchu, materiału, orientacji i wielkości. Dla ważnego połączenia wykonaj mały kupon z kilkoma wariantami, a potem zastosuj sprawdzoną wartość w części.

Szczegóły opisuje poradnik o tolerancjach i pasowaniu FDM.

Promienie zamiast ostrych karbów

Ostre wewnętrzne naroże skupia naprężenie i może stać się początkiem pęknięcia. Dodanie promienia pomaga łagodniej przeprowadzić obciążenie między powierzchniami. Dotyczy to szczególnie wsporników, ramion i podstaw żeber.

Projektuj z myślą o orientacji warstw

Połączenie między warstwami może zachowywać się inaczej niż materiał w ich płaszczyźnie. Zaczep, cienkie ramię albo ucho powinny być ustawione tak, aby najważniejsze obciążenie nie rozdzielało warstw, o ile geometria i powierzchnie na to pozwalają.

Podział dużej części

Pole robocze wynosi 250 × 210 × 210 mm. Większy model można czasem podzielić na fragmenty z kołkami pozycjonującymi, powierzchniami bazowymi lub mocowaniem śrubowym. Linii łączenia nie umieszczaj przypadkowo w najbardziej obciążonym przekroju. Przeczytaj poradnik o dzieleniu dużego modelu.

Lista kontrolna projektanta

• Funkcja, środowisko i kierunek obciążenia są znane.
• Każda ścianka ma świadomie wybraną grubość.
• Nawisy i zamknięte przestrzenie nie tworzą niemożliwych do usunięcia podpór.
• Otwory oraz części pasowane mają zaplanowany luz.
• Ważne naroża mają łagodne przejścia.
• Orientacja warstw wspiera główne obciążenie.
• Model mieści się w polu roboczym albo ma zaprojektowany podział.
• Przed serią przewidziano prototyp i kryteria testu.
