Jak odtworzyć część zamienną ze zdjęć i wymiarów?

Przygotuj wymiary, szkice i zdjęcia potrzebne do zaprojektowania części zamiennej pod druk 3D FDM — bez skanowania 3D.

Opublikowano Autor: Zespół LogicMesh 3D 2 min czytania Aktualizacja

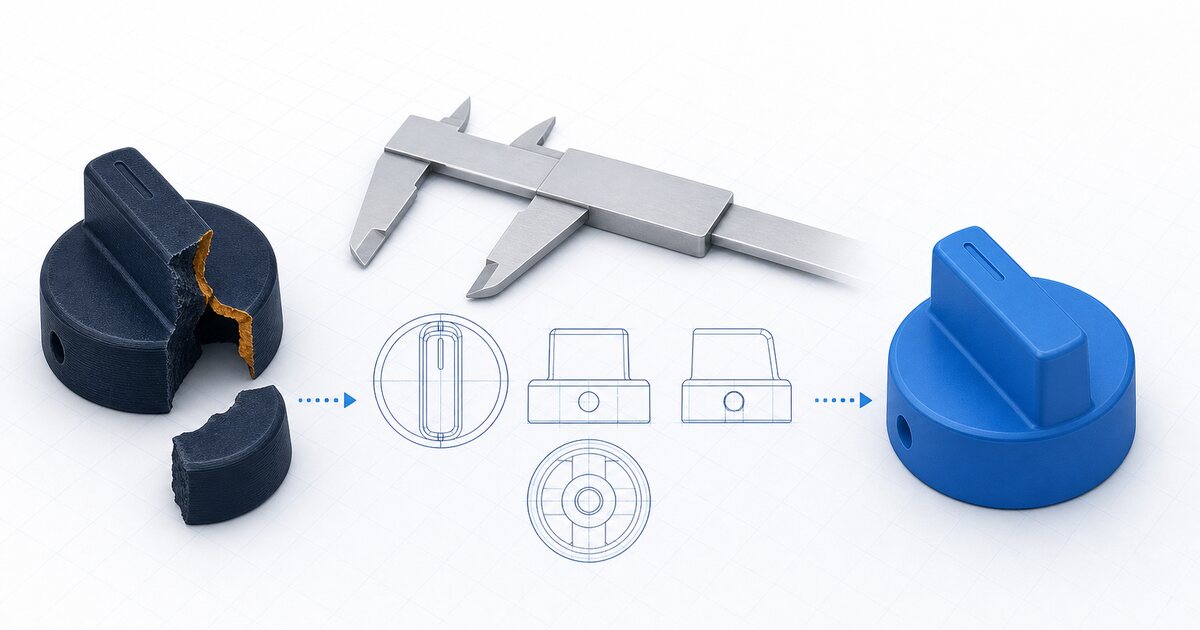

Uszkodzone pokrętło mierzone suwmiarką obok jego rekonstrukcji CAD

Do odtworzenia prostego uchwytu, pokrętła, osłony albo adaptera często wystarczą czytelne pomiary, szkic i zdjęcia. Fotografia pokazuje kształt, lecz nie przechowuje pewnych wymiarów. Najważniejsze są powierzchnie współpracujące oraz informacja, jak część działa.

Zacznij od funkcji, nie od wyglądu

Opisz, do czego służy element, co go obciąża i jak jest montowany. Zaznacz fragmenty, które tylko osłaniają, oraz te, które pozycjonują, przenoszą siłę albo stykają się z inną częścią. To pozwala skupić dokładność tam, gdzie ma znaczenie.

Jakie wymiary zebrać?

  • całkowity obrys i dostępną przestrzeń montażową,
  • średnice oraz głębokości otworów,
  • rozstaw otworów mierzony od wspólnej bazy,
  • szerokości rowków, prowadnic i zaczepów,
  • grubości ścian oraz powierzchni podparcia,
  • wymiary części współpracującej, jeśli oryginał jest uszkodzony,
  • zakres ruchu i miejsca możliwej kolizji.

Do wymiarów krytycznych użyj odpowiedniego przyrządu, na przykład suwmiarki. Linijka może wystarczyć do ogólnego gabarytu, ale zwykle nie daje danych potrzebnych do pasowania małego otworu.

Jak zrobić przydatne zdjęcia?

  1. Oczyść część i ułóż ją na jednolitym tle.
  2. Zrób zdjęcia prostopadle z przodu, z tyłu, z góry i z boków.
  3. Dodaj ujęcia miejsc pęknięcia, mocowania i współpracy z urządzeniem.
  4. Umieść obok linijkę lub inny wymiar odniesienia, ale nie zastępuj nim tabeli pomiarów.
  5. Na szkicu oznacz nazwami te same wymiary, które podajesz w wiadomości.

Co zrobić, gdy oryginał jest pęknięty lub niekompletny?

Nie mierz bez zastanowienia odkształconej krawędzi. Wykorzystaj symetrię, nieuszkodzoną stronę, element współpracujący albo ślady montażowe. Zaznacz, które wartości są zmierzone, a które oszacowane. Brakująca informacja może wymagać pierwszej wersji testowej.

Zdjęcia to nie skanowanie 3D

LogicMesh 3D nie oferuje skanowania 3D. Zdjęcia służą do zrozumienia kształtu i relacji między cechami. Wymiary potrzebne do montażu muszą zostać przekazane lub potwierdzone przez zamawiającego. Bardzo złożona, organiczna powierzchnia może nie nadawać się do wiarygodnego odtworzenia tą metodą.

Pierwsza sztuka powinna być prototypem

Nawet staranny pomiar nie usuwa wszystkich różnic między modelem a rzeczywistym urządzeniem. Najpierw sprawdź jedną część: montaż, luz, ruch i kolizje. Dopiero po potwierdzeniu wersji zamawiaj kolejne egzemplarze. Pomocny będzie poradnik o tolerancjach FDM.

Prawa i bezpieczeństwo

Upewnij się, że masz prawo do odtworzenia elementu. Nie realizujemy broni i jej istotnych części, elementów medycznych ani krytycznych dla bezpieczeństwa. Część pracująca przy wysokiej temperaturze, dużym obciążeniu lub w regulowanym urządzeniu może wymagać innej technologii i formalnej walidacji.

Zbierz materiały i opisz część

Prześlij funkcję, zdjęcia, szkic i tabelę wymiarów. Ocenimy kompletność danych oraz przedstawimy zakres projektowania.
