Druk z TPU/FLEX — jak projektować elastyczne części?

TPU/FLEX pozwala wykonywać odbojniki, stopki, osłony i elementy, które powinny się uginać. Elastyczność gotowej części nie wynika jednak wyłącznie z nazwy filamentu. Ta sama mieszanka może dać miękki pasek albo zaskakująco sztywną bryłę — zależnie od geometrii.

Kiedy rozważyć TPU/FLEX?

• odbojniki i elementy pochłaniające lekkie uderzenia,
• stopki, nakładki i osłony powierzchni,
• elastyczne przepusty lub proste uchwyty,
• części, które mają dopasować się do kształtu,
• prototypy gumopodobnych elementów do oceny geometrii.

TPU nie jest automatycznie zamiennikiem dowolnej gumy technicznej. Nie należy zakładać odporności chemicznej, szczelności, parametrów spożywczych ani określonej trwałości bez danych materiałowych i testów.

Co decyduje o odczuwalnej elastyczności?

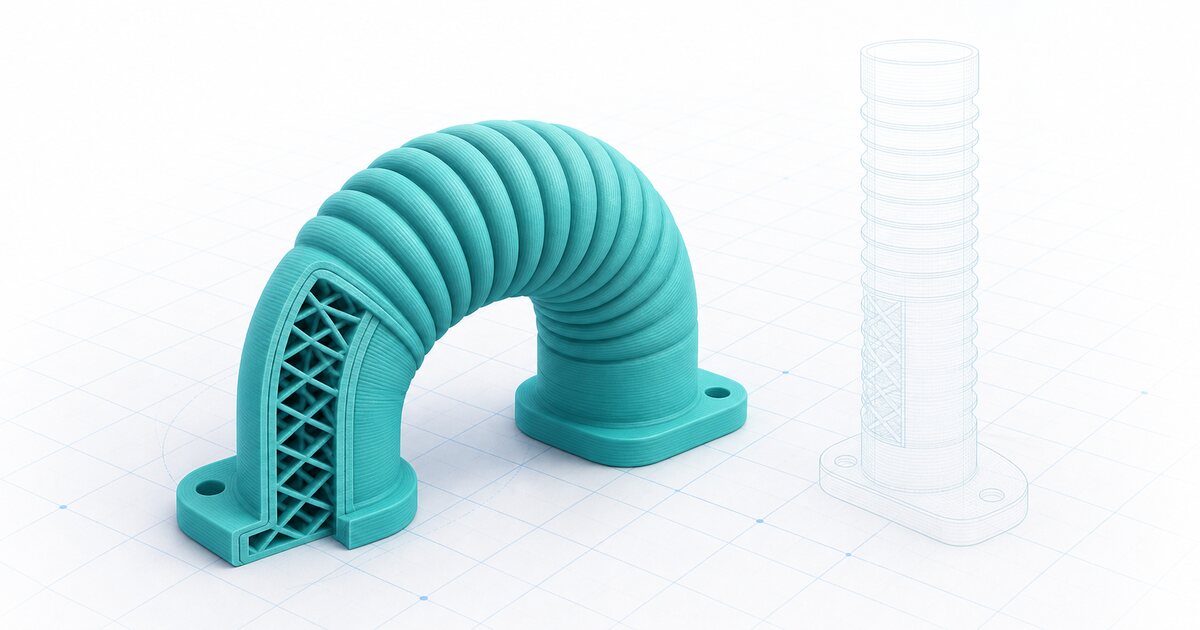

Grubość części ma ogromne znaczenie. Cienka taśma łatwo się zgina, podczas gdy masywny klocek z tego samego materiału może być bardzo trudny do odkształcenia. Liczba ścian i ilość wypełnienia również zwiększają opór.

Kierunek ugięcia powinien być uwzględniony w projekcie. Karby, ostre naroża i małe przekroje skupiają naprężenia. Łagodne przejścia oraz kontrolowane strefy ugięcia pomagają uzyskać bardziej przewidywalną pracę.

Wskazówki konstrukcyjne

1. Zacznij od funkcji: zginanie, ściskanie, tłumienie czy dopasowanie.
2. Unikaj przypadkowych, bardzo cienkich przewężeń.
3. Stosuj łagodne promienie w miejscach wielokrotnego uginania.
4. Nie zakładaj, że wyższe wypełnienie zawsze poprawia część — może ją po prostu usztywnić.
5. Zaprojektuj prototyp o kilku wariantach grubości, jeśli wymagane odczucie jest trudne do opisania.
6. Sprawdź, czy wydruk da się zdjąć i użytkować bez rozrywania cienkich fragmentów.

Otwory, pasowanie i tarcie

Elastyczny element może zaciskać się na części współpracującej, dlatego nominalne wymiary nie mówią wszystkiego. Sposób zakładania, grubość obrzeża i tarcie wpływają na montaż. Dla opaski, osłony lub wciskanego elementu warto wykonać małą próbkę albo pierwszą wersję prototypową.

Ograniczenia druku z materiału elastycznego

Elastyczny filament wymaga innego przebiegu niż materiał sztywny, dlatego czas i dostępne profile mogą się różnić. Drobne detale, długie mosty oraz trudne podpory bywają bardziej wymagające. Widoczne linie warstw nadal są naturalną cechą FDM.

Gotowa część musi zostać sprawdzona w docelowym zastosowaniu. Nie realizujemy elementów medycznych ani krytycznych dla bezpieczeństwa.
